Dies ist mein neuer Beitrag in meinem neuen Heimwerker Blog, bleibt also dran, es folgen bald weitere Beiträge. Melde dich unten an, um eine Benachrichtigung zu erhalten, wenn ich etwas Neues poste.

Hier gleich eine kleine Blog Vorschau.

Brennholzschneidevorrichtung für Benzin Kettensägen. Viedeolink ist hier.

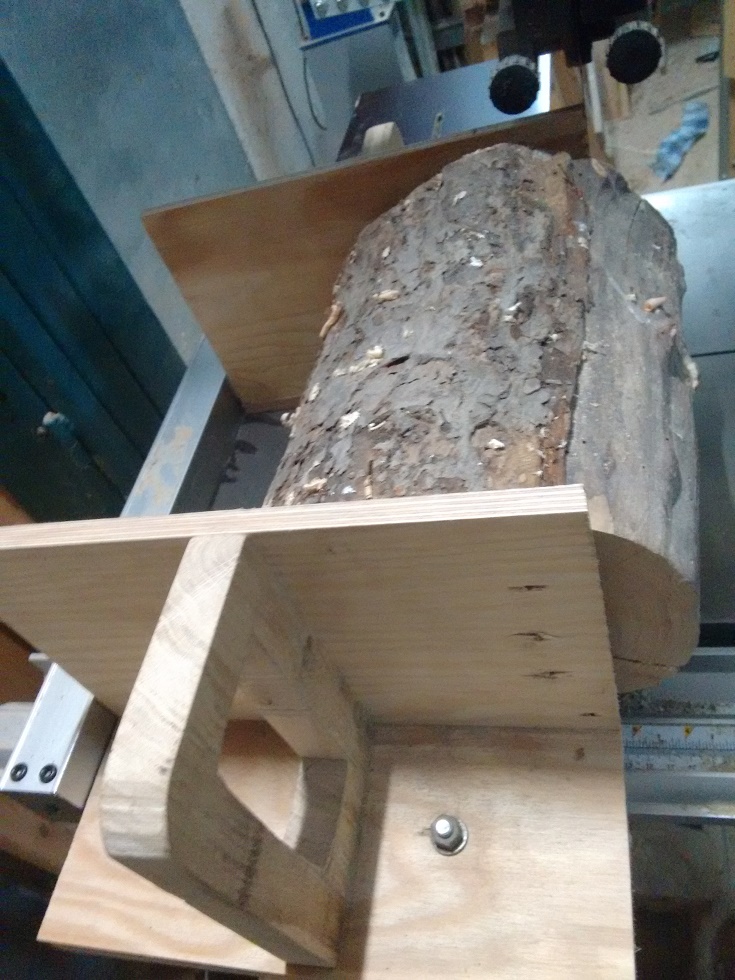

Schneidevorrichtung für Bandsäge.

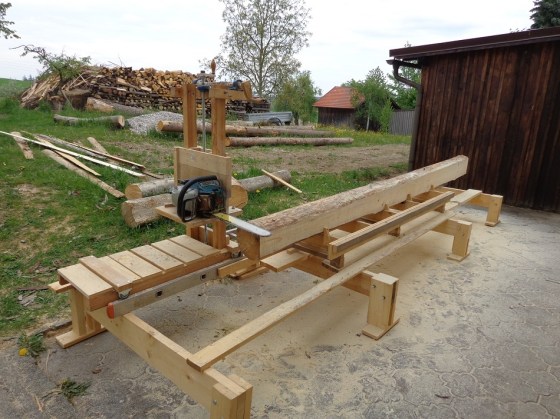

Mobiles Sägewerk für jede Benzin Kettensäge.

Kreisschneider für Oberfräsen.

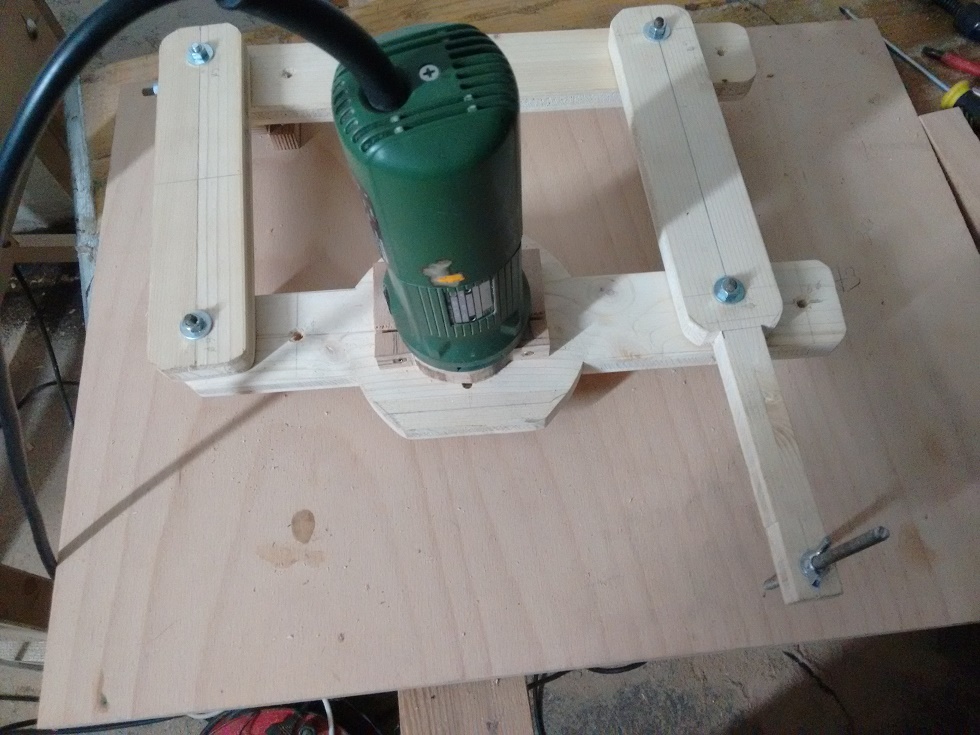

Pantograph.

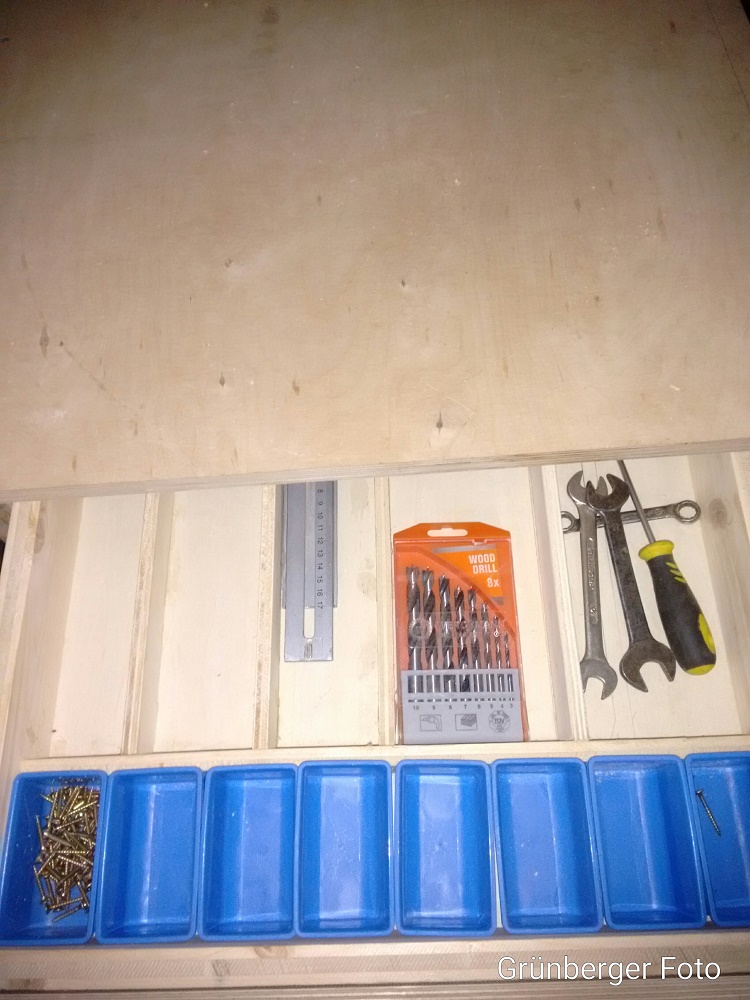

Werkzeugwagen. Bei den Werkzeugläden sind noch die Preise vom Holzeinkauf teilweise sichtbar.

Stichsägentisch

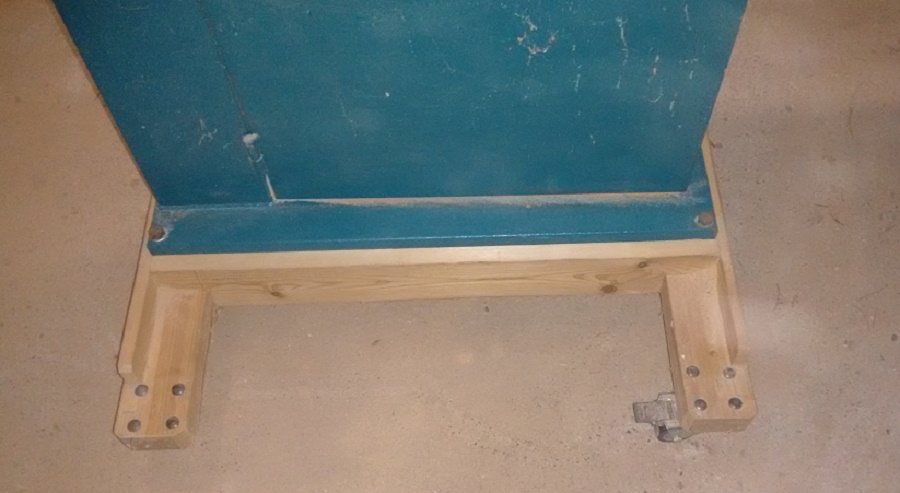

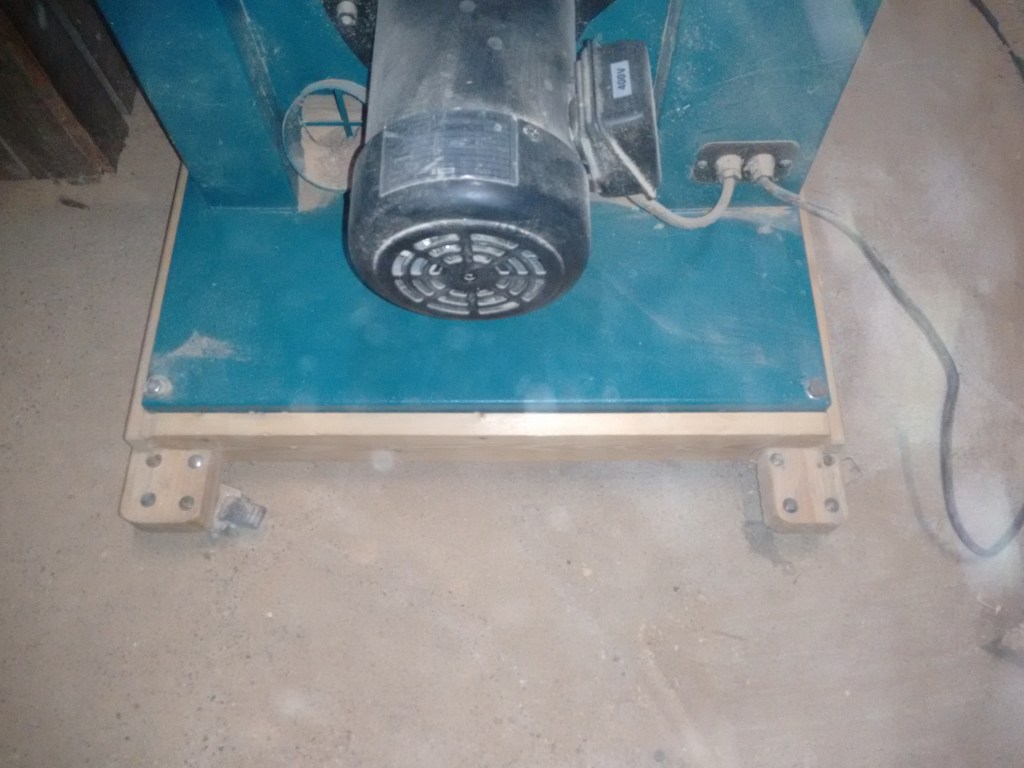

Fahreinrichtung für Maschinen.Im Bild für Hammer Bandsäge.

Schneidevorrichtung (Schiebeschlitten ) zur Tischkreissäge für genaue 90 %

Und vieles mehr .

Vielen Dank für Ihren Besuch.

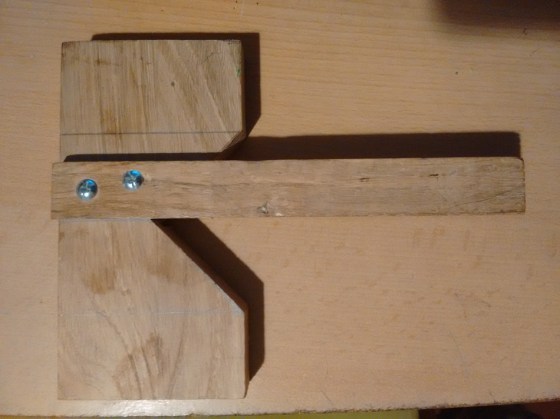

Zentrierhilfe für Rundmaterial

Einfache Praktische Zentrier und Anreisshilfe


Material im Bild Eichenholz
Geeignet ist jedes Hartholz oder Multiplex
1 x Materialstärke 19 mm für Pos. 1
1 x “ 8 mm für Pos. 2

2 Holzschrauben Länge 15- 20 mm
Leim.

Der meine im Bild ist schon etwas älter

Vielen Dank für Ihren Besuch.

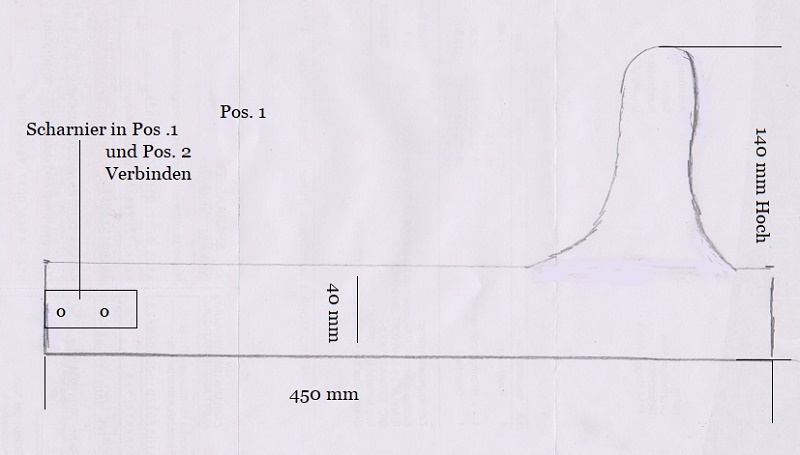

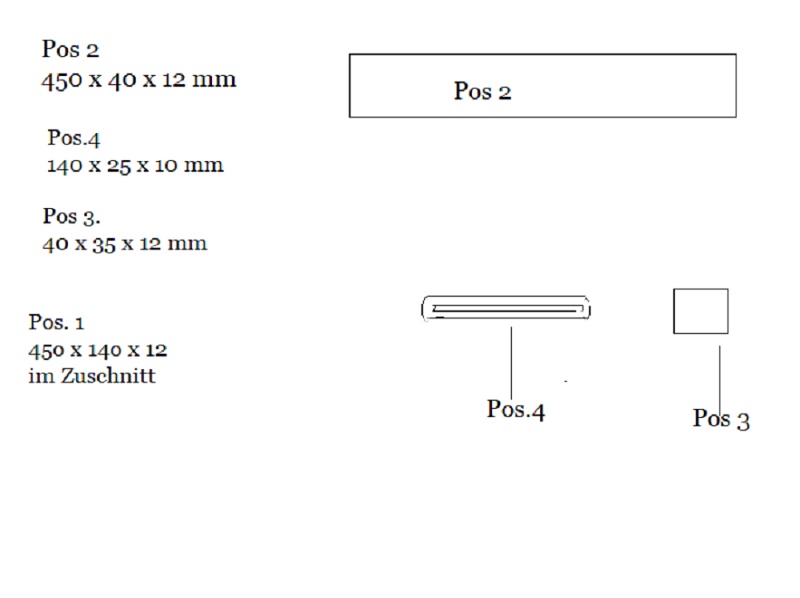

Kegel Schneide Schablone

Einfache praktische Kegel Schneide Schablone für die Tischkeissäge.

Material: Multiplex oder Hartholz , beliebig ca. 12 mm Dicke
1 Scharnier ,2 Rundkopf Holzschrauben 4 mm x 25 ,2 Beilagscheiben 5 mm

2 Holzschrauben 3,5 x 30 mm und etwas Leim für Pos.3

Schlitz in Pos. 4 ist 5 oder 6 mm breit

Habe noch eine andere grössere diese folgt später.

Vielen Dank für Ihren Besuch

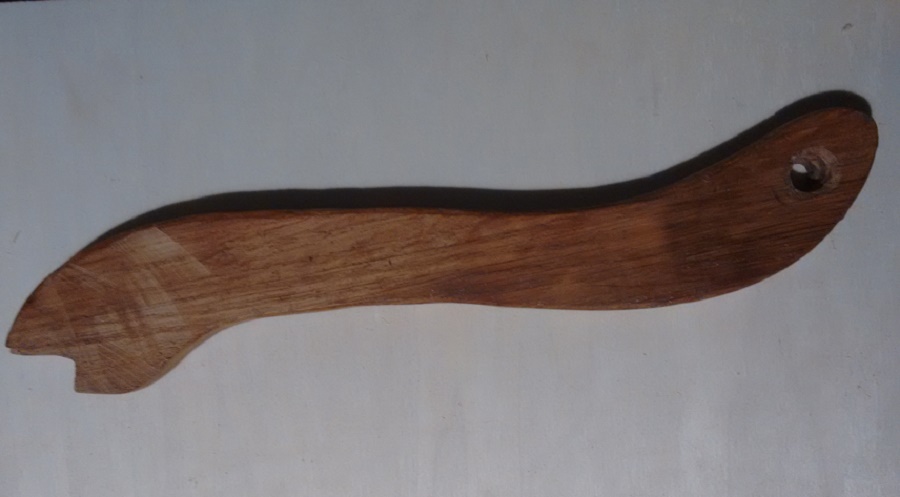

Schiebeholz für Tischkreissäge

Zum Schutz der Hände und Finger.

Einfaches und praktisches Schiebeholz für Kreissäge:
Material Hartholz oder Multiplex usw.
Holzdicke 6 mm oder 8 mm
Anfertigen ungefähr nach Bild und Skizze ,besser ist es so angefertigt wird das der Griff noch etwas höher ist, je nach Schnittiefe der Kreissäge.Dazu braucht es nur vorne etwas anders ausgeschnitten werden.
Meins im Bild ist 100 mm hoch ,und schon etwas älter .

Vielen Dank für Ihren Besuch.

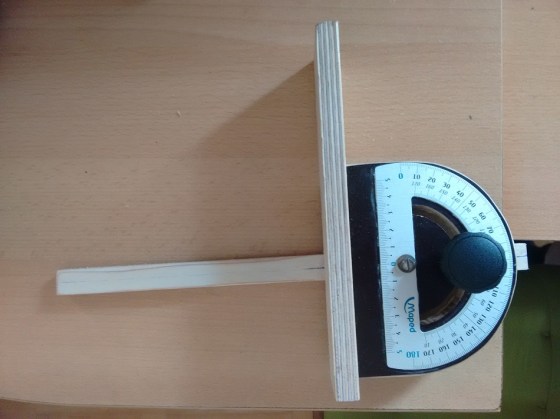

Queranschlag mit Führung

Bau eines Queranschlages für Tischkreissäge ,Oberfrästisch usw.

Material :
Pos.1 Multiplex 12 mm je nach Grösse
Pos.2. Multiplex 200 x 50 x 12 mm
Pos.3 Sperrholz od. Multiplex 300 x 15 x 10 mm
Pos.4 Winkelmesser Alu 120 mm
1 Schraube 20 x 4 mm plus Mutter M4
1 Beilagscheibe 5 mm
1 Feststell Schraube 20x 5 oder 6 mm
1 Mutter und Beilagscheibe je nach Schraube.

Frässchlitz Radius ist 30 mm und mit 6 er Fräser
Aussen Radius ist 64 mm.

Vielen Dank für Ihren Besuch.

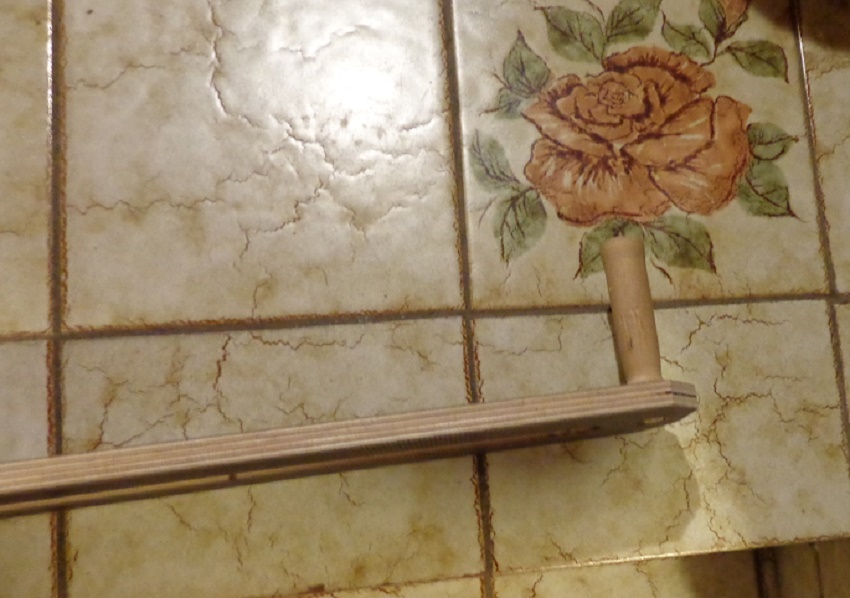

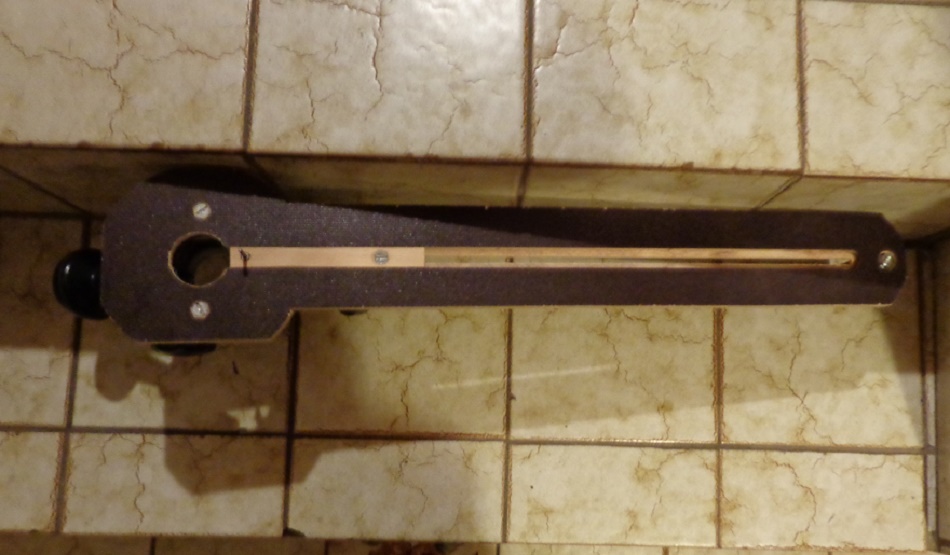

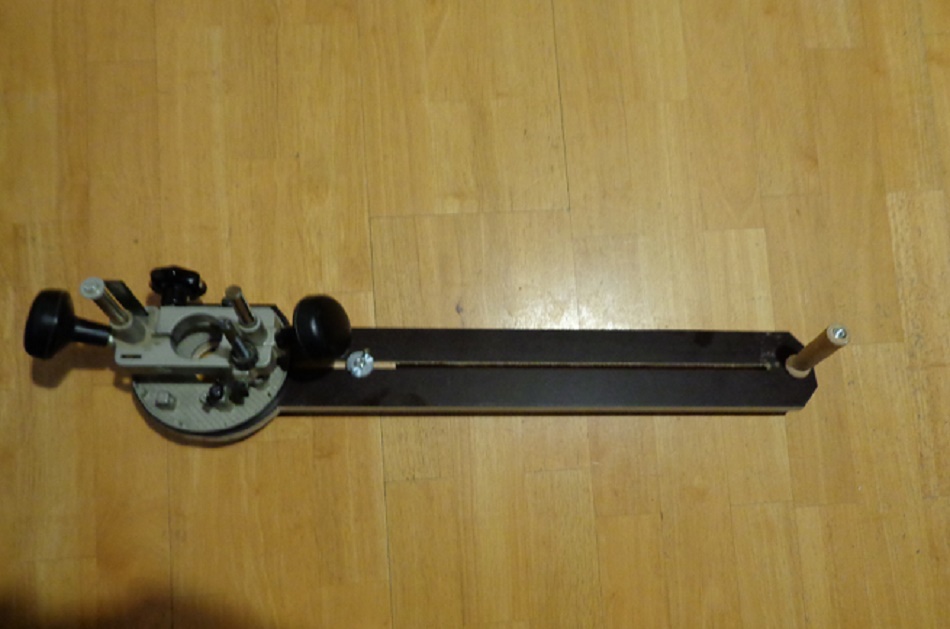

Fräszirkel für perfektes Kreisfräsen

Hier ist ein Fräszirkel für Oberfräsen ich denke von den Bildern und der Skizze ist genug ersichtlich so das nicht viel weitere Beschreibung nötig ist .Frässzirkel Pos.1 ist gefräst durchgehend ,daher kann Pos 2 Radiuseinsteller unter die Fräserhalterung fast bis zum Fräser geschoben werden .

Mit dieser Bauweise sind auch sehr kleine Radien von ca. 20 mm möglich .

Materialliste :
1 Stk.Multiplex 700 x 135 x 12 mm für Pos 1.
1 Stk. Multiplex oder Sperrholz Hart 100 x 15 x 6 mm für Pos 2.(Radiuseinstellholz)
1 Stk. Rundholz 80 x 25 mm für Pos.3.(Griff)
1 Stk .Flügelmutter M 6
3 Stück Schrauben M 6 x 25mm eventuel Senkkopf
1 Stück große Beilagscheibe M6
1 Stück Schraube M 3 x 30 plus Mutter und Beilagscheibe
1 Stück Schraube M 6 x 80 mm
1 Stück Mutter M 6

Ansicht untere Seite.

Handgriff zum Niederhalten und besseren Führung.

Vielen Dank für Ihren Besuch.

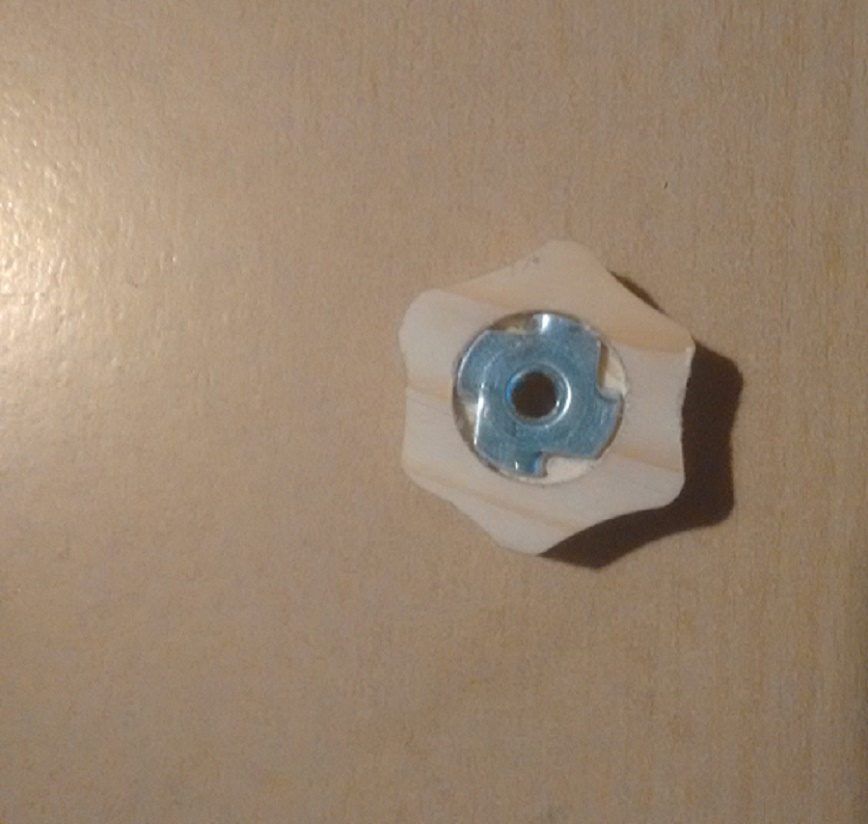

Spannmutter aus Holz

Spannschraube mit Einpress Mutter M 6
Einfach zu Fertigen kann fast jedes Holz verwendet werden.
Im Bild Fichtenholz (Fertiges Stück) 15 mm Stark , und Lärche Multiplex in Vorbereitung.
Bohren nach Zeichnung.

Beim Lochkreis 50 mm wird Gebohrt und beim 40 mm wird zuletzt Geschnitten.

Dieses wurde mit einem Kreisschneider vorher bearbeitet.

Vielen Dank für Ihren Besuch.

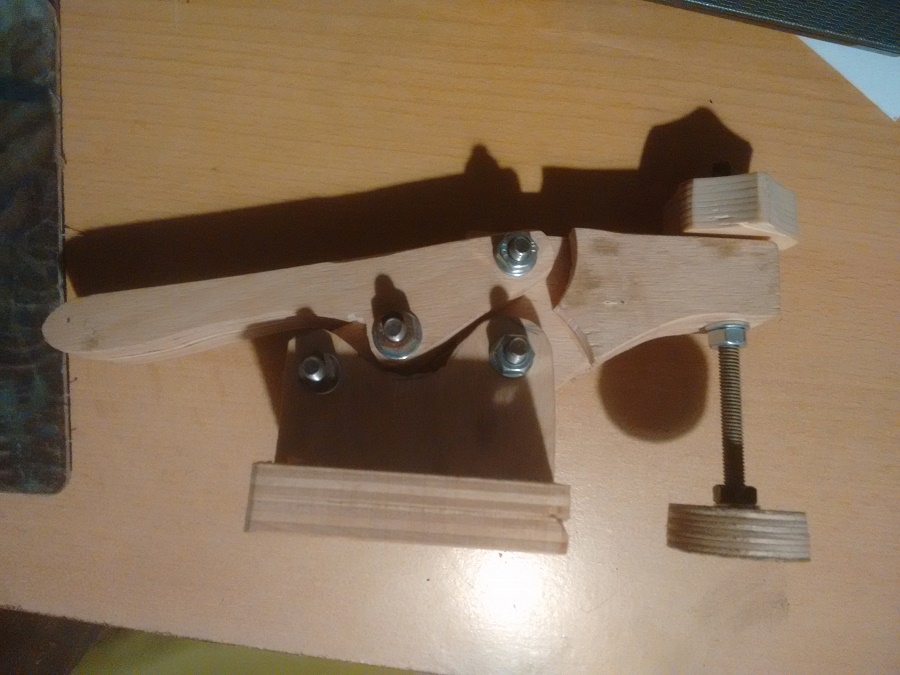

Knie Hebelspanner

Spanner
aus Sperrholz oder Multiplex Eiche oder Birke 8 mm
Stückliste :
Sperrholz 8 mm
Gewindestange 6 mm 100 mm
Schrauben 4 Stk. 6 mm x 30/35
Muttern 7 Stk. M 6
Flügelmutter 1 Stk.M 6
Beilagscheiben 12 Stück 7 mm

Zusammenbau Bodenplatten A,1 und A,2 werden auf A geleimt und zusammen mit 7 mm Bohrer gebohrt.
Seitenteile werden auf die Bodenplatte zwischen den Teilen A,1 und A,2 geleimt,
am besten zuletzt wenn alle Hebelteile mit den Seitenteilen verschraubt sind.
Meine Zeichnung kann als Vorlage verwendet werden zum Teile Zuschneiden.

Vielen Dank für Ihren Besuch.

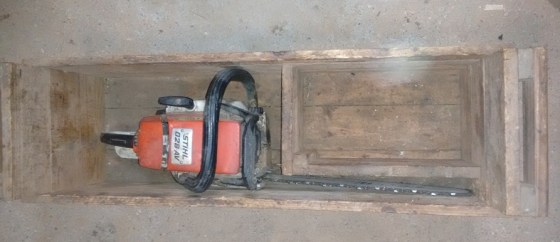

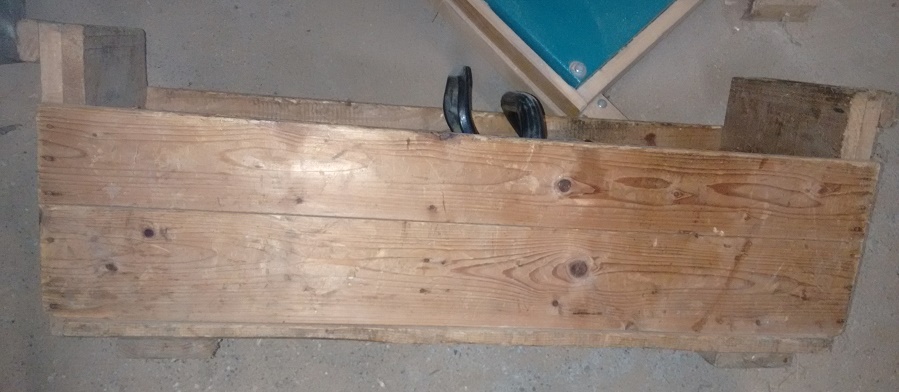

Tragekiste für Benzin Kettensäge

Praktische und einfache Kiste für Kettensäge mit kleinen Zubehör abteil .

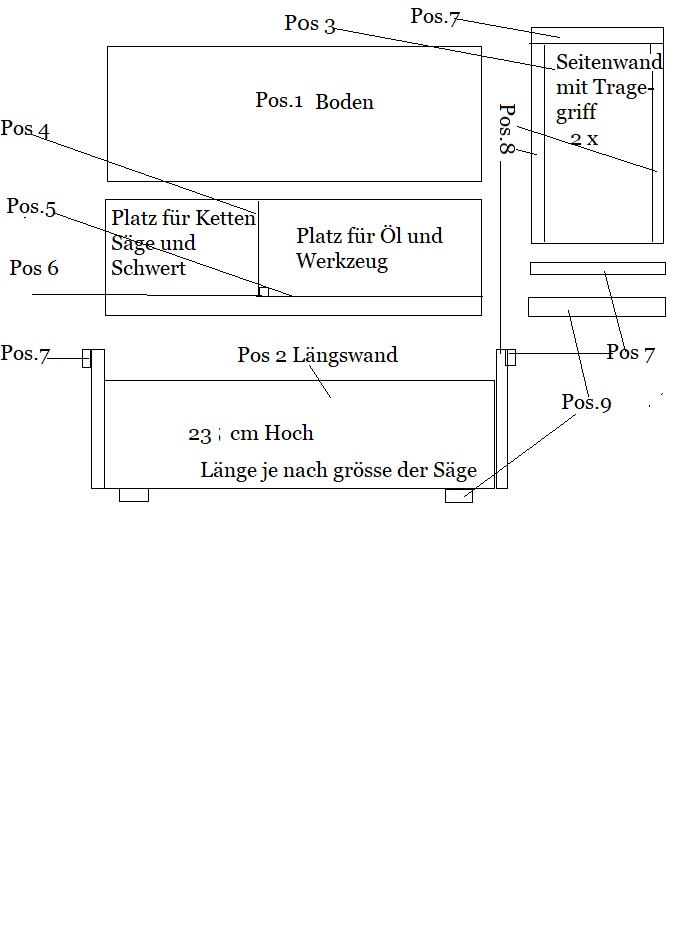

Tragekiste für Benzin Kettensäge.
Materialliste:
Fichtenholz gehobelt
Pos.1 860 x 290 x 20 mm
Pos.2 900 x 230 x 20 mm
Pos 3 290 x 250 x 20 mm
Pos 4 210 x 170 x 20 mm
Pos 5 360 x 170 x 20 mm
Pos 6 170 x 30x 20 mm
Pos 7 250 x 40 x 20 mm
Pos 8 310 x 45 x 20 mm
Pos.9 290 x 70 x 25 mm

Kiste ist für eine Kettensäge mit 37 Zentimeter Schwert ,bei längeren Schwertern und stärkeren Sägen muss auch die
Transportkiste entsprechend vergrößert werden.Bei 5 Liter Kanistern hat nur ein Kanister in der Kiste Platz.
Diese Kiste im Bild ist ca. 40 Jahre alt, es wurde damals alles mit Nägel zusammen gebaut ,da noch kein Schrauber vorhanden war.

Seitenansicht

Vielen Dank für Ihren Besuch.

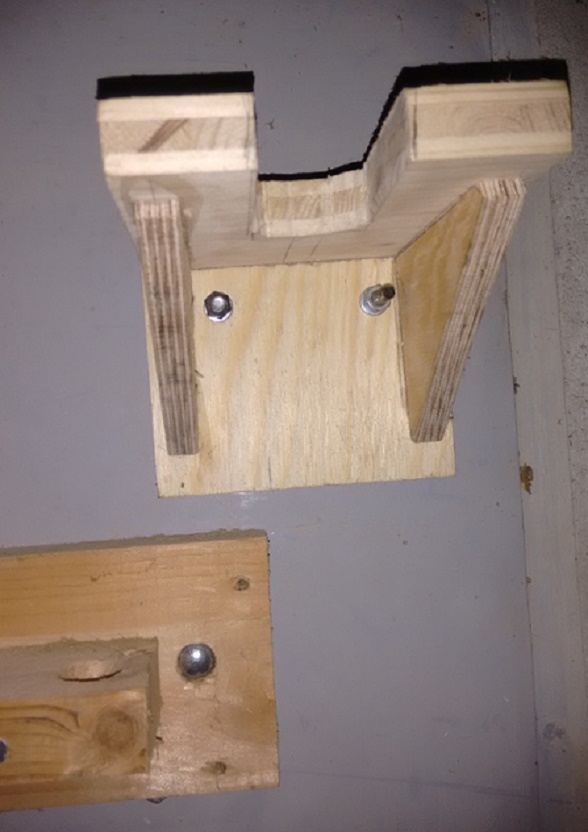

Klopfholz Halterung

Holz Hammer Halter für Stechbeutel. (Klopfholz)
Holz und Holzmaterial Stärke beliebig ich habe Restholz verwendet.
Masseinheiten sind von meinem Hammer es kann für jeden Hammer jeder größe angepasst werden.
Schlitztiefe für Hammer ist ca.70 mm und breite 40 mm.

Die Halterung ist ca. 5 oder 6 Jahre alt.Es wurde nichts verleimt nur Verschraubt mit Senkkopf Schrauben .Vorbohren bei Verwendung von Multiplex Platten nicht vergessen ,da es sonst das Material Sprengt.
