Fräszirkel für perfektes Kreisfräsen

Hier ist ein Fräszirkel für Oberfräsen ich denke von den Bildern und der Skizze ist genug ersichtlich so das nicht viel weitere Beschreibung nötig ist .Frässzirkel Pos.1 ist gefräst durchgehend ,daher kann Pos 2 Radiuseinsteller unter die Fräserhalterung fast bis zum Fräser geschoben werden .

Mit dieser Bauweise sind auch sehr kleine Radien von ca. 20 mm möglich .

Materialliste :
1 Stk.Multiplex 700 x 135 x 12 mm für Pos 1.
1 Stk. Multiplex oder Sperrholz Hart 100 x 15 x 6 mm für Pos 2.(Radiuseinstellholz)
1 Stk. Rundholz 80 x 25 mm für Pos.3.(Griff)
1 Stk .Flügelmutter M 6
3 Stück Schrauben M 6 x 25mm eventuel Senkkopf
1 Stück große Beilagscheibe M6
1 Stück Schraube M 3 x 30 plus Mutter und Beilagscheibe
1 Stück Schraube M 6 x 80 mm
1 Stück Mutter M 6

Ansicht untere Seite.

Handgriff zum Niederhalten und besseren Führung.

Vielen Dank für Ihren Besuch.

Spannmutter aus Holz

Spannschraube mit Einpress Mutter M 6
Einfach zu Fertigen kann fast jedes Holz verwendet werden.
Im Bild Fichtenholz (Fertiges Stück) 15 mm Stark , und Lärche Multiplex in Vorbereitung.
Bohren nach Zeichnung.

Beim Lochkreis 50 mm wird Gebohrt und beim 40 mm wird zuletzt Geschnitten.

Dieses wurde mit einem Kreisschneider vorher bearbeitet.

Vielen Dank für Ihren Besuch.

Schraubendreher-Holzbohrer-Halter

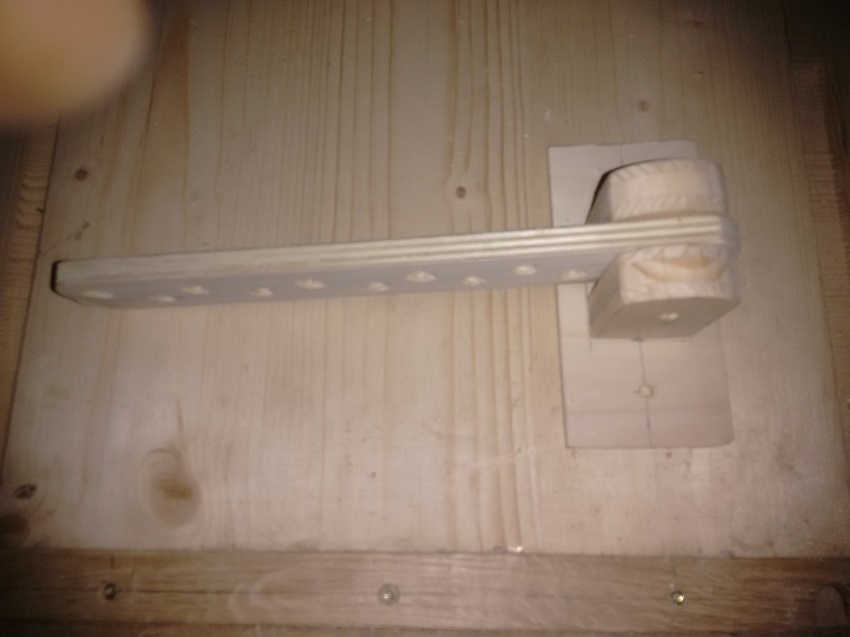

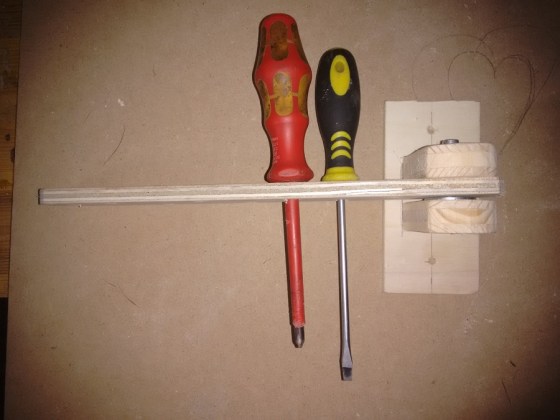

Beweglicher Halter für Schraubenzieher und Holzbohrer usw.

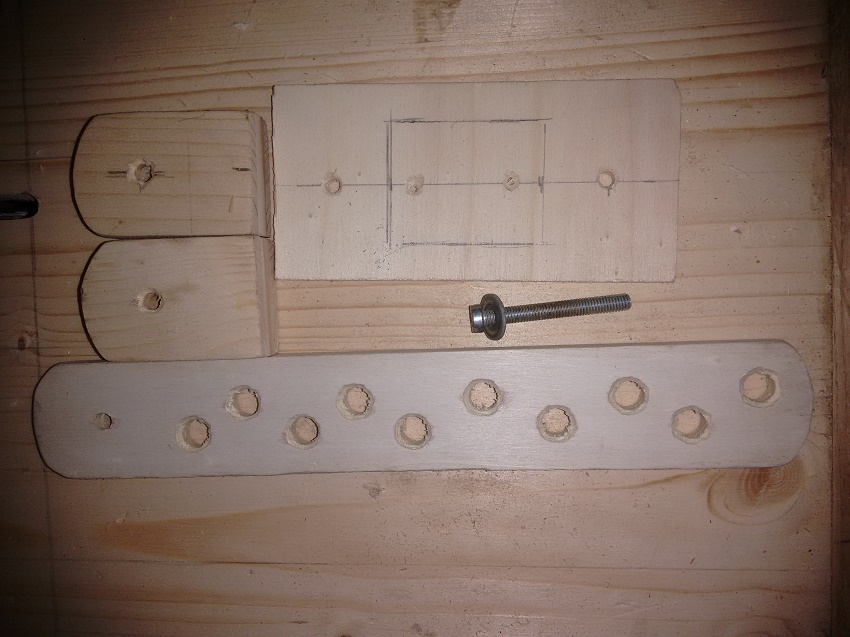

Material wie Bild plus Dübel und Schrauben für die Wandmontage.

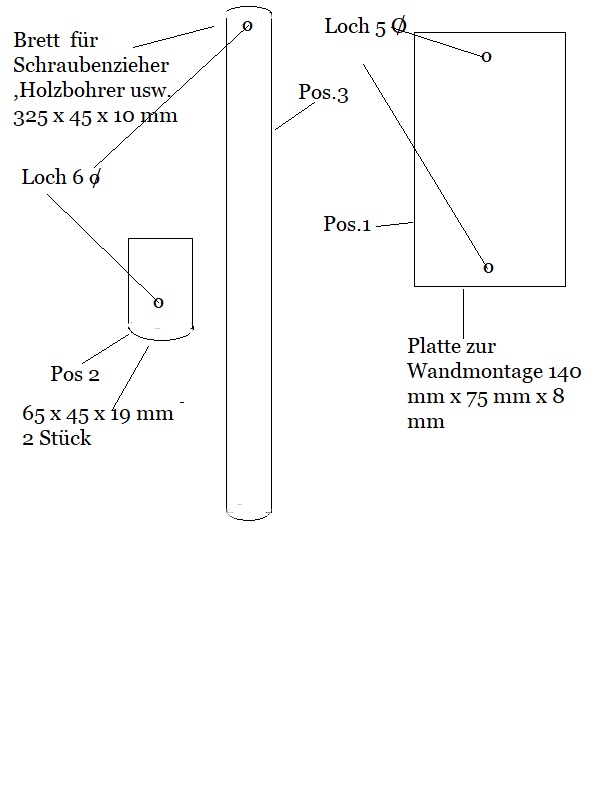

Angegebene Masseinheiten sind nur Beispiel ,Lochabstand in Pos 3 ist von Loch zu Loch ca.35 mm ,bei größeren Schraubenziehern ist wesentlich mehr Abstand nötig.Lochgröße ist 8 mm.

Vielen Dank für Ihren Besuch.

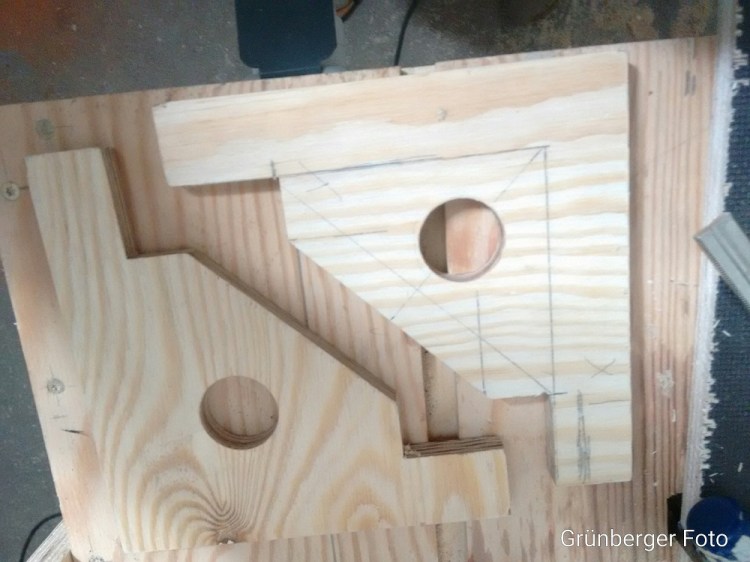

Winkelklemmen

Praktische Winkelklemmen zur Montage von Teilen mit 90 Grad.Material Sperrholz oder Multiplex usw. ab ca.10 mm Materialstärke.Grösse ist jeden selbst überlassen .Skizze ist nur ein Vorschlag.

Bei sieht es so aus als würde oben ein Spalt sein ,es ist die Holzmasserung dunkler ,es ist kein Fehler der Winkel liegt gerade uns auf der länge Anliegend.

Viel Spass bei der Fertigung, und vielen Dank für den Besuch.
